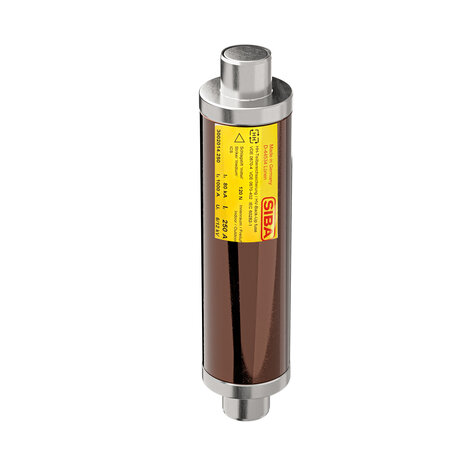

Hochspannungs-Hochleistungs­sicherungen (HH)

Als erfahrener Anbieter von Schutzlösungen für elektrische Anlagen bieten wir HH-Sicherungen, die höchste Sicherheit und Effizienz gewährleisten. Unsere Produkte sind nach internationalen Normen geprüft (IEC) und bewähren sich seit Jahrzehnten in Branchen wie Photovoltaik, Batteriespeicher (ESS), Windkraft, USV/Datacenter, Bahn/Traktion, Automatisierung, Maschinenbau, Gebäudetechnik und E-Mobility.

Hohe Strombegrenzung – Minimale mechanische Belastung

HH-Sicherungen unterbrechen Fehlerströme bereits in der ersten Halbwelle. Dadurch wird die Stoßkurzschlusskraft drastisch reduziert, was die mechanische Beanspruchung von Leitungen und Schaltanlagen minimiert. Für Betreiber bedeutet das: weniger Schäden, längere Lebensdauer und geringere Reparaturkosten.

Sehr hohes Ausschaltvermögen – Sicherheit auch bei Extrembedingungen

Mit typischen Werten von 40 kA bis 80 kA, teilweise über 100 kA, schalten unsere Sicherungen selbst extreme Kurzschlussströme zuverlässig ab. Das schützt Ihre Anlagen vor Ausfällen und erfüllt höchste Sicherheitsanforderungen in kritischen Infrastrukturen.

Schnelle Fehlerabschaltung – Schutz empfindlicher Betriebsmittel

Abschaltzeiten im Millisekundenbereich verhindern Schäden an Transformatoren, Motoren und Kabeln.

Strombegrenzende Wirkung – Mehr Sicherheit für Mensch und Maschine

Die Reduzierung der Durchlassenergie (I²t) senkt die Lichtbogenenergie an der Fehlerstelle. Das erhöht die Personensicherheit und schützt Ihre Anlagen vor Folgeschäden.

Robuste Bauweise – Jahrzehntelange Betriebserfahrung

Unsere Sicherungen bestehen aus Elektroporzellan oder glasfaserverstärktem Kunststoff und sind mit dauerelastischen Abdichtungen gegen Feuchtigkeit, Staub und Korrosion geschützt. Das garantiert hohe Betriebssicherheit auch unter rauen Umgebungsbedingungen.

Kompakte Bauform – Hohe Leistung bei geringem Platzbedarf

HH-Sicherungen bieten eine hohe Schaltleistung bei vergleichsweise geringem Platzbedarf und niedrigeren Kosten gegenüber Leistungsschaltern. Das spart Installationsfläche und Investitionskosten, ohne Kompromisse bei der Sicherheit.

Flexible Anpassung – Lösungen für Sonderbedingungen

Ob Öltransformatoren, Freiluftmontage oder gekapselte Schaltanlagen – wir liefern Varianten für jede Anwendung. Sonderbauformen (HHx) erfüllen internationale Normen und spezielle Anforderungen.

Optionale Zusatzfunktionen – Mehr Kontrolle und Schutz

Mit Schlagstiften für die mechanische Auslösung von Lastschaltern und temperaturbegrenzenden Auslösern verhindern Sie thermische Schäden bei lang anstehenden Überlasten. Das sorgt für maximale Betriebssicherheit.

Geringe Verlustleistung – Effizienz im Dauerbetrieb

Optimierte Schmelzleiterkonstruktionen und Quarzsandfüllungen reduzieren die Erwärmung im Dauerbetrieb. Das bedeutet höhere Energieeffizienz und geringere
Betriebskosten.
Diese Eigenschaften machen unsere Sicherungen zur idealen Lösung für anspruchsvolle Hochspannungsanwendungen – auch bei zyklischen Lasten und hohen Umgebungstemperaturen.

Unsere HH-Sicherungseinsätze erfüllen alle relevanten internationalen Normen, darunter:

• IEC 60282-1 / VDE 0670-4 – Strombegrenzende Hochspannungssicherungen
• IEC 60644 / VDE 0670-401 – Anforderungen für Motorstromkreise
• IEC 60549 – Schutz von Leistungskondensatoren
• DIN 43625 – Hochspannungs-Sicherungen; Nennspannung 3,6 bis 36kV
• IEC 62271-105 – Lastschalter-Sicherungs-Kombinationen

SIBA Sicherungen schaffen die Grundlage für eine selektive Schutzkoordination – sowohl zwischen HH-Sicherungen als auch im Zusammenspiel mit NH-Sicherungen und Leistungsschaltern. Durch die abgestimmte Zeit-Strom-Charakteristik wird sichergestellt, dass im Fehlerfall nur der betroffene Anlagenteil abgeschaltet wird, während der übrige Netzbereich stabil weiterbetrieben werden kann.

Unsere HH-Sicherungen sind nicht nur universell einsetzbar, sondern auch in spezialisierten Varianten verfügbar:

• Motorschutzsicherungen: Entwickelt für hohe Anlaufströme und zyklische Belastungen. Die Auswahl erfolgt anhand von Diagrammen, die Anlaufstrom, Hochlaufzeit und Häufigkeit berücksichtigen.
• Spannungswandler-Sicherungen: Trennen den Wandler im Fehlerfall schnell vom Netz – gemäß VDE 0101.
• Kondensatorschutz: Absicherung gegen Stoßbelastungen beim Einschalten. Der Bemessungsstrom sollte mindestens doppelt so hoch wie der der Kondensatorbank sein.

Für komplexe Anforderungen bieten wir Sonderausführungen auf Anfrage – individuell abgestimmt auf Ihre technischen Vorgaben.
